Многие думают, что ИБП - это просто «коробка с батарейками», которую можно поставить в любой угол. На деле промышленные источники бесперебойного питания и аккумуляторные батареи - это тепловыделяющее оборудование. Игнорирование термоконтроля ведет к сокращению срока службы в 2-3 раза, а иногда и к пожару. Разбираемся, почему температура так важна и как организовать правильное охлаждение.
Почему ИБП и аккумуляторы греются?
Нагрев внутри шкафа с ИБП возникает по нескольким причинам:
- Потери в силовых компонентах - IGBT-модули, тиристоры, диоды выделяют тепло при переключении. КПД даже лучших онлайн-ИБП составляет 94-96%, остальное — тепло.
- Заряд и разряд аккумуляторов - свинцово-кислотные батареи греются при интенсивной зарядке (особенно в конце цикла) и при больших токах разряда.
- Внутреннее сопротивление - старые или деградировавшие аккумуляторы имеют повышенное внутреннее сопротивление, что ведет к дополнительному нагреву.
- Пыль и забитые фильтры - ухудшают естественную конвекцию.
Оптимальный температурный режим для разных компонентов
✅ Для ИБП (электроника)
Рекомендуемая температура: +5…+40C (по паспорту), оптимально +15…+25C.
При превышении +40C срабатывает защита - ИБП переходит на байпас или отключается. Длительная работа в жарком помещении ускоряет старение конденсаторов и плат управления.
⚠️ Для свинцово-кислотных аккумуляторов (AGM, GEL)
Оптимальная температура: +20…+25C.
При +30C срок службы сокращается на 30-40%. При +40C в 2-3 раза. При +50C и выше, риск теплового разгона (возгорания).
✅ Для литий-ионных аккумуляторов (LiFePO4)
Оптимальная температура: +15 … +35C.
Литий-ионные батареи более терпимы к нагреву, но при температурах выше +45C ускоряется деградация, а зарядка при отрицательных температурах запрещена.
🔥 Критические последствия перегрева
- Сокращение срока службы аккумуляторов (до 3-4 лет вместо 8-10).
- Снижение емкости - батареи не держат нагрузку даже при нормальной сети.
- Вздутие корпусов, утечка электролита, коррозия клемм и шин.
- Тепловой разгон (thermal runaway) - неконтролируемое саморазогревание, приводящее к возгоранию.
- Выход из строя конденсаторов и силовых ключей в ИБП.
- Ложные срабатывания защиты, аварийное отключение нагрузки.

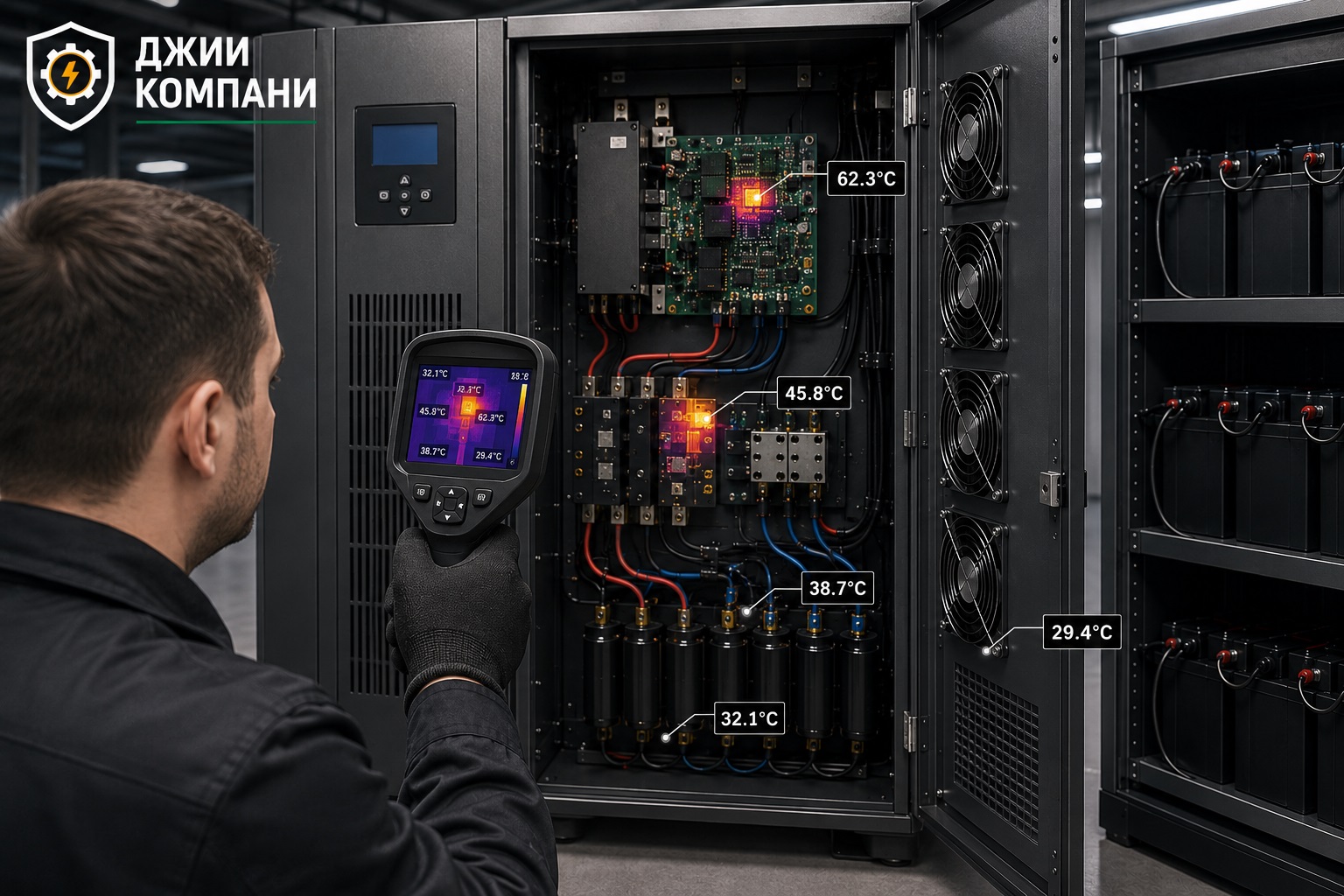

Как работает термоконтроль в шкафу ИБП?
Современные промышленные ИБП оснащаются встроенной системой термоконтроля, которая включает:
- Термодатчики (NTC-термисторы, термопары) - установлены на силовых радиаторах, трансформаторах, внутри шкафа и в батарейном отсеке.
- Вентиляторы с регулировкой оборотов - автоматически увеличивают скорость при повышении температуры.
- Систему оповещения - при превышении порога ИБП выдает предупреждение, а при критической температуре — аварию (с переходом на байпас или отключением).
- Удаленный мониторинг - температура передается на пульт диспетчера или в систему SCADA.
Что делать, если шкаф с ИБП перегревается?
- Проверить вентиляцию - чистые ли воздушные фильтры, работают ли вентиляторы, нет ли препятствий для воздушного потока.
- Оценить внешние условия - не установлен ли шкаф рядом с нагревающимися приборами (печи, радиаторы, солнечная сторона).
- Добавить принудительную вентиляцию - дополнительные вентиляторы в шкаф, либо организовать приток воздуха из кондиционируемого помещения.
- Провести обслуживание - очистка радиаторов, замена термопасты на силовых модулях, проверка работы датчиков.
- Установить отдельный кондиционер - для серверных и батарейных комнат с высокой плотностью оборудования.
🔧 Практический совет
Если у вас несколько шкафов ИБП в одном помещении, тогда организуйте холодные и горячие коридоры по аналогии с ЦОД. Забор воздуха с одной стороны, выброс горячего с другой. Разница в температуре между нижней и верхней точкой шкафа может достигать 10-15C!
Как термоконтроль экономит деньги?
Рассмотрим пример. На объекте установлены два батарейных шкафа по 40 аккумуляторов в каждом (всего 80 батарей). Стоимость одной качественной AGM-батареи - около 8000 ₽. Общая стоимость замены - 640000 ₽.
- Без термоконтроля (температура +35C): срок службы - 3 года. Замена каждые 3 года = 213000 ₽/год.
- С термоконтролем (температура +22C): срок службы - 8 лет. Замена каждые 8 лет = 80 000 ₽/год.
Экономия в год - 133000 ₽ только на батареях! Плюс снижение риска аварий, простоев и преждевременного выхода из строя самого ИБП.
Частые ошибки при эксплуатации ИБП и батарей
- ❌ Установка шкафов ИБП вплотную к стене или друг к другу - перекрывается естественная конвекция.
- ❌ Игнорирование сигналов «Over Temperature» на дисплее ИБП.
- ❌ Отключение вентиляторов «потому что шумят» - фатальная ошибка.
- ❌ Использование обычных аккумуляторов вместо специальных (AGM/GEL/Li-ion с поддержкой интенсивного заряда).
- ❌ Хранение батарей в неотапливаемом помещении зимой (замерзание электролита).
Как мы можем помочь
В компании Джии Компани мы не только ремонтируем ИБП, но и проводим аудит условий эксплуатации, настраиваем системы термоконтроля, устанавливаем дополнительные вентиляторы и датчики. При плановом обслуживании ИБП обязательно проверяем:
- температуру внутри шкафа и аккумуляторного отсека;
- работу вентиляторов и чистоту фильтров;
- состояние термодатчиков и точность показаний;
- целостность и сопротивление аккумуляторных соединений.
🌡️ Нужен аудит термоконтроля или обслуживание ИБП?
Проверим температурный режим, заменим вентиляторы, настроим защиту от перегрева
Обслуживание и ремонт ИБП Замена вентиляторов и датчиков Все услугиТермоконтроль в шкафу с ИБП и батареями не опция, а необходимость. Особенно для промышленных объектов, где ИБП работают круглосуточно. Перегрев сокращает срок службы оборудования, увеличивает риски аварий и незапланированные расходы на замену аккумуляторов и ремонт силовых модулей.
Правильная вентиляция, исправные вентиляторы, чистые фильтры и регулярный мониторинг температуры, вот залог долгой и надежной работы вашей системы бесперебойного питания.
