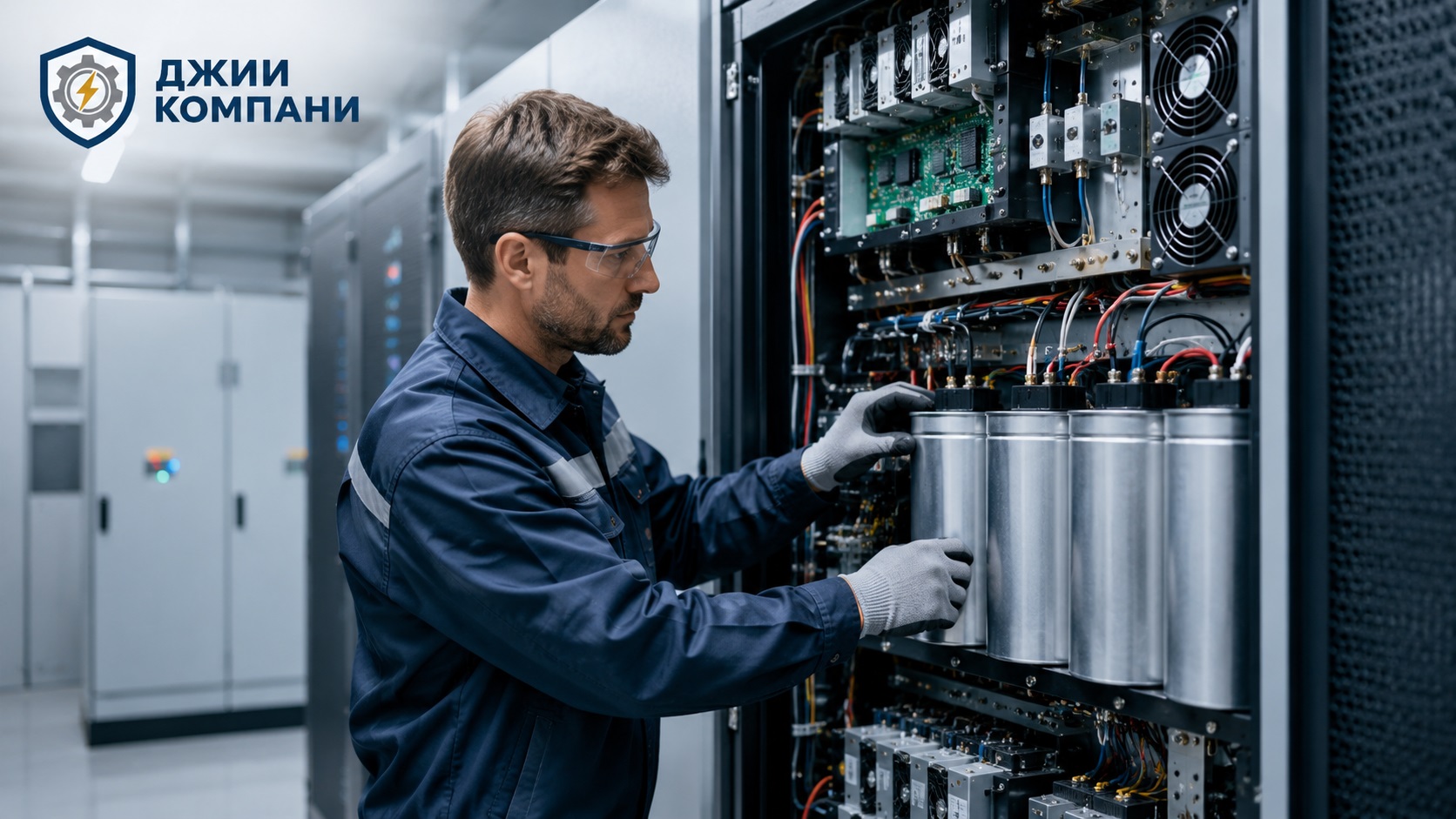

Конденсаторы в промышленных ИБП: роль, типы и вопросы надежности

Внутри каждого источника бесперебойного питания есть детали, которые редко замечают, но именно они определяют срок службы и стабильность работы устройства. Речь о конденсаторах. Эти, казалось бы, простые компоненты настоящая «кровеносная система» ИБП. Сегодня расскажем, почему конденсаторы так важны, какие они бывают и как их правильное обслуживание спасает оборудование от дорогостоящих сбоев.

В любом современном промышленном ИБП от офисного «бесперебойника» до многомегаваттных систем для ЦОД - конденсаторы выполняют ключевые функции: сглаживание пульсаций, фильтрация помех, накопление энергии для кратковременных переходных процессов и коррекция коэффициента мощности. Без них инвертор не смог бы выдавать чистую синусоиду, а батареи быстро отдавать энергию. Но у конденсаторов есть один неприятный нюанс: они стареют.

Основные типы конденсаторов в ИБП

В зависимости от места в схеме и требований к параметрам используются разные виды конденсаторов:

• Электролитические алюминиевые - стоят во входных и выходных фильтрах, в звене постоянного тока (DC‑link). Имеют большую емкость при сравнительно малых габаритах, но критичны к температуре и пульсациям тока.
• Пленочные (полипропиленовые) - используются в высокочастотных цепях, снабберах, фильтрах EMI. Отличаются низкими потерями, высокой стабильностью и долгим сроком службы.
• Керамические - для высокочастотной развязки, помехоподавления, в цепях управления. Малые емкости, но отличные частотные характеристики.
• Конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) - специальные серии, разработанные для импульсных преобразователей, где важны малые потери и способность выдерживать большие импульсные токи.

Почему стареют электролитические конденсаторы?

Электролитические конденсаторы имеют жидкий или гелеобразный электролит. Со временем он испаряется через уплотнения, что приводит к росту эквивалентного последовательного сопротивления (ESR) и снижению емкости. Это классический процесс старения. Основные факторы, ускоряющие деградацию:

• Температура - каждые +10°C к рабочей температуре сокращают срок службы вдвое (по эмпирическому правилу Аррениуса).
• Пульсации тока - высокочастотные токи вызывают дополнительный нагрев из-за ESR.
• Повышенное рабочее напряжение - если конденсатор работает на пределе, ускоряются электрохимические реакции.
• Влажность и загрязнения - способствуют коррозии выводов и утечкам.

В результате повышенный ESR приводит к перегреву самого конденсатора, еще большему испарению электролита и, в конечном счете, к выходу из строя и часто с коротким замыканием, что может повредить всю плату ИБП.

Как продлить жизнь конденсаторам в ИБП

Современные производители ИБП закладывают номинальный срок службы электролитических конденсаторов порядка 5-8 лет при комнатной температуре. Однако в реальных условиях (в шкафах, серверных, на промышленных объектах) этот срок может сокращаться до 2-3 лет. Чтобы избежать внезапных аварий, необходимо:

• Регулярно измерять ESR и емкость в ходе технического обслуживания - это можно сделать даже без выключения ИБП.
• Следить за температурным режимом - обеспечивать приток воздуха и чистоту радиаторов.
• Проводить профилактическую замену конденсаторов по истечении половины расчетного срока службы (например, каждые 3-4 года).
• Использовать только оригинальные или рекомендованные аналоги - дешевые китайские конденсаторы часто имеют завышенные параметры или низкое качество электролита.

Особенности замены конденсаторов в промышленных ИБП

Замена конденсаторов, не просто «выпаять и впаять». В мощных ИБП используются конденсаторы с большими номиналами и напряжением, часто в параллельных сборках. Неправильный подбор по ESR, допустимому пульсирующему току или температурному коэффициенту может привести к резонансам, перегреву или даже взрыву. Кроме того, необходимо правильно проводить формирование (специальный режим заряда) новых конденсаторов перед включением.

Именно поэтому доверить замену конденсаторов стоит профессионалам, которые имеют опыт работы с конкретными моделями ИБП и доступ к качественным комплектующим.

Джии Компани: эксперты по конденсаторам и ремонту ИБП

В компании Джии Компани мы знаем о конденсаторах если не все, то очень многое. Наш инженерный состав ежедневно сталкивается с заменами конденсаторов в ИБП General Electric и многих других.

• Мы подбираем конденсаторы с учетом всех параметров: ESR, допустимые пульсации, температура, габариты и срок службы.
• Используем только оригинальные компоненты от ведущих производителей или их проверенные аналоги.
• Проводим полную диагностику состояния конденсаторов с помощью LCR-метров и измерителей ESR.
• Гарантируем качество работ и предоставляем отчет о проведенных заменах.

Наши специалисты выполняли замену конденсаторов на объектах Альфа-Банка, РЖД, Танеко, Сибура мы знаем, как важна надежность даже для одной детали.

Не ждите, пока вышедший из строя конденсатор выведет из строя весь ИБП. Регулярное обслуживание и своевременная замена конденсаторов - это экономия денег и спокойствие за ваши бизнес-процессы.

Если у вас есть вопросы по конденсаторам или вы хотите заказать обслуживание вашего ИБП, свяжитесь с нами. Мы поможем продлить жизнь вашему оборудованию.
