Вы когда-нибудь задумывались, почему один дата-центр работает без сбоев годами, а другой «падает» несколько раз в год? Все дело в стандарте Tier, международной классификации надежности инженерной инфраструктуры ЦОД. Разбираем, какие ИБП и системы резервирования соответствуют каждому уровню от небольшой серверной до крупного коммерческого дата-центра.

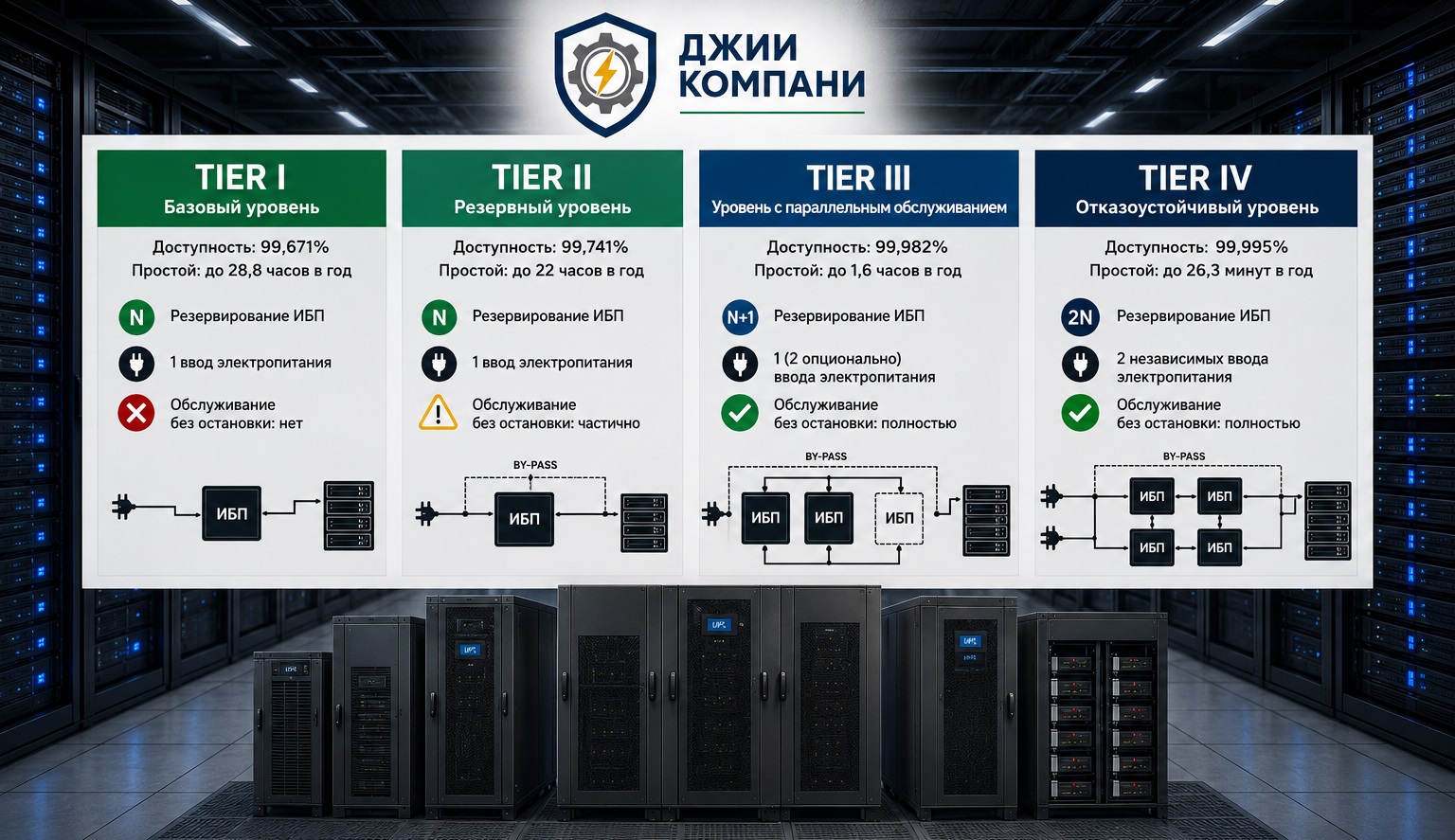

Коротко о главном: таблица уровней Tier
| Уровень | Доступность | Годовой простой | Резервирование ИБП | Тип ИБП |
|---|---|---|---|---|
| Tier I | 99,671% | до 28,8 часов | N (нет резерва) | Онлайн-ИБП, без байпаса |
| Tier II | 99,741% | до 22 часов | N (нет резерва) | Онлайн-ИБП + байпас |
| Tier III | 99,982% | до 1,6 часов | N+1 (один резервный) | Параллельные ИБП + статический/ручной байпас |
| Tier IV | 99,995% | до 26,3 минут | 2N (полное дублирование) | Две независимые линии с ИБП, байпас, ДГУ |
Tier I - базовый уровень (Basic Capacity)
Tier I
Самый простой уровень. Предназначен для небольших серверных, офисных ЦОД, где допустимы кратковременные отключения.
Требования к ИБП: один онлайн-ИБП (on‑line), достаточной мощности для всей нагрузки. Байпас (ручной или статический) не обязателен.
Пример: небольшой серверная на 5-10 стоек, резервный офисный ЦОД.
Tier II - резервный уровень (Redundant Capacity)
Tier II
Отличается от Tier I наличием резервных элементов в ключевых узлах (например, дополнительный трансформатор или ДГУ).
Требования к ИБП: один онлайн-ИБП (on‑line) + статический байпас (для переключения на сеть при обслуживании). Рекомендуется внешний обходной автомат (ручной байпас).
Пример: серверная среднего бизнеса, университетский ЦОД.
Tier III - уровень с параллельным обслуживанием (Concurrently Maintainable)
Tier III
Золотой стандарт для большинства коммерческих дата-центров. Позволяет обслуживать любой компонент без отключения нагрузки.
Требования к ИБП: минимум два ИБП в параллель по схеме N+1 (один резервный). Каждый ИБП - онлайн, с сетевыми фильтрами. Обязателен статический и ручной байпас. Система распределения с возможностью отключения любого ИБП без остановки нагрузки.
Пример: большинство коммерческих ЦОД, банковские дата-центры, облачные платформы.
Tier IV - отказоустойчивый уровень (Fault Tolerant)
Tier IV
Максимальный уровень надежности. Любой отказ оборудования не влияет на работу ЦОД.
Требования к ИБП: две полностью независимые линии питания (2N). Каждая линия отдельные ИБП, ДГУ, трансформаторы. Выход из строя одной линии не влияет на работу. ИБП, онлайн с высокой эффективностью (96%+), управляемые через SNMP, с удаленным мониторингом.
Пример: крупные банки, биржи, правительственные ЦОД, международные дата-центры.
Расшифровка схем резервирования
- N (без резерва) - ровно столько оборудования, сколько нужно для нагрузки. Выход одного ИБП из строя → остановка.
- N+1 - на один ИБП больше, чем нужно. При отказе одного, нагрузку берут оставшиеся.
- 2N - два полностью независимых комплекта оборудования (ИБП, ДГУ, трансформаторы, каналы). Любой может взять 100% нагрузки. Отказ одной ветки не влияет на работу.
- 2(N+1) - максимальная надежность: два независимых комплекта, каждый с собственным резервированием N+1.
Чем выше Tier, тем больше резервирования требуется: N → N+1 → 2N
Типы ИБП для дата-центров
Для всех уровней от Tier I до Tier IV используются онлайн-ИБП (on‑line, double conversion). Только они обеспечивают нулевое время переключения и идеальную синусоиду. Оффлайн и линейно-интерактивные в ЦОД не применяются.
| Характеристика | Tier I–II | Tier III | Tier IV |
|---|---|---|---|
| Тип ИБП | Online | Online | Online |
| Резервирование | N | N+1 | 2N |
| Байпас | Ручной (опционально) | Статический + ручной | Статический + ручной (на каждой линии) |
| Параллельная работа | Нет | До 6-8 модулей | До 12+ модулей |
| КПД | >93% | >94% | >96% (или ECO mode) |
| SNMP / Modbus | Опционально | Обязательно | Обязательно, с резервированием |
Какие ИБП GE подходят для разных уровней?
- Для Tier I-II: LP33 (10-120 кВА), LanPro 11/31T (3-10 кВА) - компактные, надежные, с ручным байпасом.
- Для Tier III: SG (SitePro) серии 50-500 кВА, параллельная работа N+1, статический байпас, SNMP.
- Для Tier IV: TLE Scalable (30-1000 кВА), 2N, модульная архитектура, удаленный мониторинг 24/7.
Сколько стоят ИБП для разных уровней?
- Tier I–II (10-30 кВА): от 150000 до 500000 ₽ (один ИБП + батареи).
- Tier III (100-300 кВА): от 3 до 10 млн ₽ (N+1, 2-3 ИБП, байпас, батарейные шкафы).
- Tier IV (500+ кВА): от 20 до 100+ млн ₽ (2N, две линии, полное резервирование).
⚡ Проектируете дата-центр или модернизируете ИБП?
Поможем подобрать оборудование под нужный уровень надежности, рассчитаем резервирование
Продажа ИБП для ЦОД Обслуживание и ремонт ИБП Все услугиКакой уровень выбрать?
- Tier I - если бюджет ограничен, а перерывы в работе допустимы (несколько часов в год).
- Tier II - для бизнеса, где простой болезнен, но не катастрофичен.
- Tier III - стандарт для коммерческих ЦОД. Позволяет проводить обслуживание без остановки.
- Tier IV - для миссии-критичных систем: банки, биржи, экстренные службы, международные ЦОД.
Помните: сертификация Tier - это не просто покупка оборудования, а проект всей инженерной инфраструктуры. Многие российские ЦОД реально соответствуют Tier III, даже если формально не сертифицированы.
Выбор ИБП для дата-центра напрямую зависит от требуемого уровня надежности. Tier I-II обходятся одним онлайн-ИБП с минимальным резервированием. Tier III требует схемы N+1 и возможности обслуживания без остановки. Tier IV - это 2N, две независимые линии и максимальная отказоустойчивость.
Компания Джии Компани поставляет, монтирует и обслуживает ИБП для дата-центров любого уровня от небольшой серверной до Tier IV. Обращайтесь, рассчитаем оптимальную конфигурацию под ваши задачи.
