Что происходит внутри маленькой коробки, когда мигает свет, а компьютер продолжает работать? Или как промышленный ИБП мощностью в сотни киловольт-ампер мгновенно подхватывает нагрузку целого завода? Давайте разберемся, как работает источник бесперебойного питания - просто, наглядно и без лишней сложности.
Зачем нужен ИБП? Краткое введение
Электрическая сеть далека от идеала. Даже в крупных городах случаются:
- кратковременные пропадания напряжения (мигание света);
- скачки и импульсные помехи (от включения мощного оборудования);
- просадки напряжения («мигание» при запуске двигателей);
- полное отключение электричества (авария на подстанции).
Для серверов, промышленных контроллеров, медицинского оборудования и банкоматов даже доля секунды «выключения» может означать потерю данных, остановку производства или сбой в работе. Источник бесперебойного питания (ИБП) решает эту задачу, обеспечивая нагрузку энергией из аккумуляторов при проблемах с сетью.
⚡ Главная задача ИБП
Защитить подключенное оборудование от последствий плохого электропитания и дать время на корректное завершение работы или запуск резервного генератора.

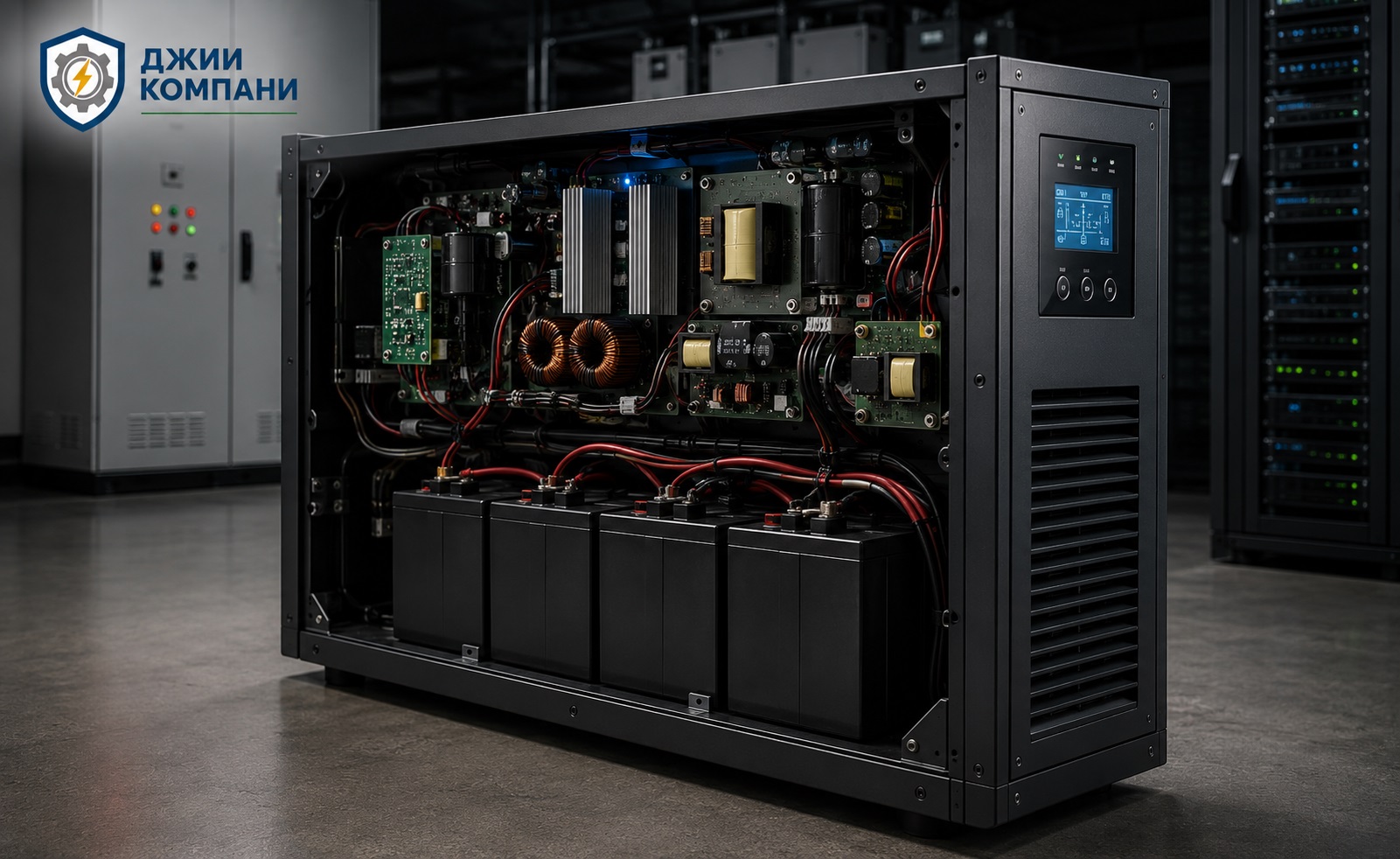

Основные компоненты ИБП
Любой источник бесперебойного питания (независимо от типа и мощности) состоит из четырех основных узлов:
- Выпрямитель (Rectifier) - преобразует переменный ток из сети в постоянный для зарядки аккумуляторов и питания инвертора.
- Инвертор (Inverter) - преобразует постоянный ток от аккумуляторов или выпрямителя обратно в переменный, которым питается ваше оборудование.
- Аккумуляторная батарея (Battery) - хранит энергию, чтобы отдать ее нагрузке при пропадании сети.
- Статический байпас (Static Bypass) - автоматический переключатель, который в случае перегрузки или неисправности ИБП подключает нагрузку напрямую к сети.
Три основных типа ИБП: как работают и чем отличаются
1. Резервный ИБП (Off‑Line / Standby)
Самый простой и доступный тип. В нормальном режиме нагрузка питается напрямую от сети, а аккумулятор просто заряжается. При пропадании или сильном искажении напряжения реле переключает нагрузку на инвертор, который работает от батареи.
Время переключения: 2-10 миллисекунд.
Плюсы: низкая цена, высокий КПД, компактность.
Минусы: нет стабилизации напряжения, форма выходного сигнала, в итоге не всегда чистая синусоида.
Где применяются: дома, в небольших офисах, для защиты ПК, роутеров, телевизоров.
2. Линейно-интерактивный ИБП (Line‑Interactive)
Усовершенствованная версия резервного ИБП. Оснащен автоматическим стабилизатором напряжения (AVR), который корректирует небольшие отклонения без перехода на батареи. При серьезных проблемах, переключается на инвертор.
Время переключения: 2-6 миллисекунд.
Плюсы: стабилизация напряжения, более чистая синусоида, выше КПД.
Минусы: все еще не идеальная синусоида (часто ступенчатая).
Где применяются: офисы, серверные малой мощности, профессиональное оборудование.
3. ИБП с двойным преобразованием (On‑Line / Double Conversion)
Самый совершенный и надежный тип. Работает так:
- Входное переменное напряжение выпрямляется в постоянное.
- Постоянным током заряжается аккумулятор и питается инвертор.
- Инвертор преобразует постоянный ток обратно в переменный с идеальной синусоидой.
- Нагрузка всегда питается от инвертора, независимо от качества сети.
Переключение на батареи: 0 мс (мгновенное, нагрузка не «чувствует» перехода).
Плюсы: идеальная синусоида, полная стабилизация, полная гальваническая развязка.
Минусы: выше цена, чуть ниже КПД (90-96%).
Где применяются: ЦОД, медицинское оборудование, промышленность, банки, телекоммуникации.
Сравнение трех типов ИБП
| Характеристика | Off‑Line (Резервный) | Line‑Interactive | On‑Line (Двойное преобразование) |
|---|---|---|---|
| Принцип работы | Переключение на батареи при пропадании сети | Стабилизация+переключение | Всегда от инвертора |
| Форма сигнала | Меандр/аппроксимированная синусоида | Аппроксимированная/чистая синусоида | Идеальная синусоида |
| Время переключения | 2-10 мс | 2-6 мс | 0 мс |
| Стабилизация напряжения | Нет | Да (ступенчатая) | Да (непрерывная) |
| Цена | Низкая | Средняя | Высокая |
| КПД | 97–99% | 95–98% | 90–96% |
| Применение | Дом, офис, ПК | Серверные, проф. оборудование | ЦОД, промышленность, медицина |
Как работает ИБП при отключении сети (пошаговая схема)
Возьмем для примера промышленный онлайн-ИБП (On‑Line).
- Шаг 1: Сетевое напряжение попадает на входной фильтр и выпрямитель.
- Шаг 2: Выпрямитель преобразует переменный ток в постоянный.
- Шаг 3: Часть этой энергии уходит на зарядку аккумулятора.
- Шаг 4: Инвертор преобразует постоянный ток обратно в переменный идеальной формы.
- Шаг 5: Нагрузка постоянно питается от инвертора, даже когда сеть есть.
- Шаг 6: Когда сеть пропадает, выпрямитель отключается, но инвертор мгновенно начинает брать энергию из аккумулятора, т.к. переключения нет, нагрузка продолжает работать без каких-либо изменений.
🔋 А что с часами работы?
Встроенные аккумуляторы в ИБП обычно обеспечивают питание на 5-15 минут - этого достаточно, чтобы сохранить данные и корректно завершить работу. Для длительной автономии используются внешние аккумуляторные батареи (например, на несколько часов) или дизель-генератор (с ним ИБП работает как буфер).
Что такое статический байпас и зачем он нужен?
Байпас - это «обходной путь» для электричества, который подключает нагрузку напрямую к сети, минуя инвертор. Он срабатывает автоматически в трех случаях:
- Перегрузка ИБП (подключено слишком мощное оборудование).
- Неисправность внутри ИБП (например, перегрев).
- Ручной режим (при обслуживании или ремонте).
Благодаря байпасу вы можете отключить ИБП для замены батарей или ремонта, не обесточивая оборудование.
Промышленные ИБП - особенности работы
В сегменте промышленных источников бесперебойного питания (мощностью от 10 кВА) добавляются дополнительные возможности:
- параллельная работа (2–8 и более блоков, для увеличения мощности или резервирования);
- фильтры высших гармоник (5-я, 11-я и другие, для защиты чувствительной нагрузки);
- «холодный старт» - запуск ИБП от аккумулятора, даже если сети нет;
- удаленный мониторинг через SNMP, Modbus, сухие контакты;
- возможность подключения внешних батарейных шкафов.
Самое главное: какой ИБП выбрать?
- Для дома и одного компьютера → резервный (Off‑Line).
- Для серверной, малого офиса, профессионального оборудования → линейно-интерактивный или небольшой онлайн-ИБП.
- Для дата-центра, больницы, промышленного предприятия, банка → только онлайн-ИБП (On‑Line) с двойным преобразованием и возможностью параллельной работы.
⚡ Нужна помощь с выбором или обслуживанием ИБП?
Проконсультируем, подберем оптимальную модель, выполним монтаж и сервис
Ремонт и обслуживание ИБП Продажа промышленных ИБП Разработка ИБП под заказ Все услугиЧастые вопросы о работе ИБП
Q: Нужно ли выключать ИБП при перепадах напряжения?
A: Нет, ИБП сам защищает нагрузку. Ручное вмешательство не требуется.
Q: Как долго может работать ИБП от батарей?
A: Стандартно, около 5-15 минут. Внешние батарейные шкафы могут обеспечить часы работы.
Q: Влияет ли ИБП на качество интернета или звук?
A: Качественный онлайн-ИБП - нет. Дешевый резервный может создавать помехи.
Q: Нужно ли обслуживать ИБП?
A: Да. Каждые 2-3 года требуется замена вентиляторов, через 3-5 лет конденсаторов, через 5 лет аккумуляторов.
Теперь вы знаете, как работает источник бесперебойного питания, чем отличаются off‑line, line‑interactive и on‑line ИБП, и какой тип лучше выбрать для ваших задач. Помните: даже самый надежный ИБП требует периодического обслуживания - замены батарей, вентиляторов и конденсаторов.
