Если вы когда-либо открывали техническую документацию к источнику бесперебойного питания, то наверняка встречали слово «байпас» (от англ. bypass - обход). Для многих это остается загадкой: что это за режим, когда он используется и почему инженеры так настаивают на его наличии? Сегодня мы подробно разберем, что такое байпас в ИБП, какие виды бывают и как он помогает сохранить работоспособность оборудования даже в самых сложных ситуациях.
Байпас - это «обходной путь» для электричества
Проще говоря, байпас - это альтернативный канал подачи электроэнергии на нагрузку, который обходит основные силовые цепи ИБП (выпрямитель, инвертор, батареи). В нормальном режиме нагрузка питается через инвертор (или через сеть с коррекцией в линейно-интерактивных моделях), но по тем или иным причинам может потребоваться переключить нагрузку напрямую на входную сеть, минуя внутренние схемы устройства.
Зачем это нужно? Основные сценарии:
- Техническое обслуживание или ремонт ИБП - без байпаса пришлось бы обесточить всю нагрузку, что критично для серверов, производственных линий, медицинского оборудования.
- Перегрузка или внутренняя неисправность - если ИБП не справляется с нагрузкой или выходит из строя, байпас позволяет временно питать оборудование напрямую от сети, сохраняя его работоспособность.
- Запуск мощных потребителей - иногда пусковые токи могут превышать возможности инвертора, и байпас дает возможность «протащить» такой запуск.
Виды байпаса в ИБП
В зависимости от сложности ИБП и требований к надежности, производители реализуют разные варианты байпаса. Рассмотрим основные:
1. Внутренний (статический) байпас
Это автоматический байпас, встроенный в корпус ИБП. Он реализован на тиристорах или IGBT-ключах и срабатывает без участия человека в следующих случаях:
- перегрузка инвертора (превышение номинальной мощности);
- перегрев или внутренняя ошибка инвертора;
- выход параметров выходного напряжения за допустимые пределы.
Статический байпас переключает нагрузку на входную сеть за миллисекунды (обычно менее 10 мс), что практически незаметно для оборудования. При этом он контролирует качество входного напряжения: если оно выходит за допустимый диапазон, переключение не произойдет, чтобы не подавать на нагрузку некачественное питание. Также такой байпас часто используется при синхронизации с генератором.
2. Ручной (обслуживаемый) байпас
Это механический переключатель, который инженер переводит вручную. Он предназначен для планового технического обслуживания или замены всего ИБП без отключения нагрузки. Обычно он устанавливается в отдельном шкафу или встроен в монтажную стойку.
Ручной байпас бывает двух типов:
- Без разрыва (break-before-make) - сначала отключает ИБП от нагрузки, затем подключает сеть напрямую. При переключении происходит кратковременное (до 20 мс) отключение питания. Допустимо для нечувствительной нагрузки.
- С бесконтактным переключением (make-before-break) - сначала подключает сеть параллельно с ИБП, затем отключает ИБП. Такой переход абсолютно бесшовный, но требует синхронизации фаз.
3. Внешний (сервисный) байпас
Это отдельный шкаф или модуль, который устанавливается рядом с ИБП. Он позволяет полностью отключить ИБП от сети и нагрузки для проведения капитального ремонта или замены на аналогичный прибор. Внешний байпас часто используется в мощных промышленных системах с параллельной работой нескольких ИБП.
4. Электронный байпас с дистанционным управлением
В современных ИБП с SNMP-интерфейсами и облачным мониторингом байпас может активироваться удаленно через программное обеспечение. Это удобно для ЦОД, где инженер может переключить питание из центра управления.

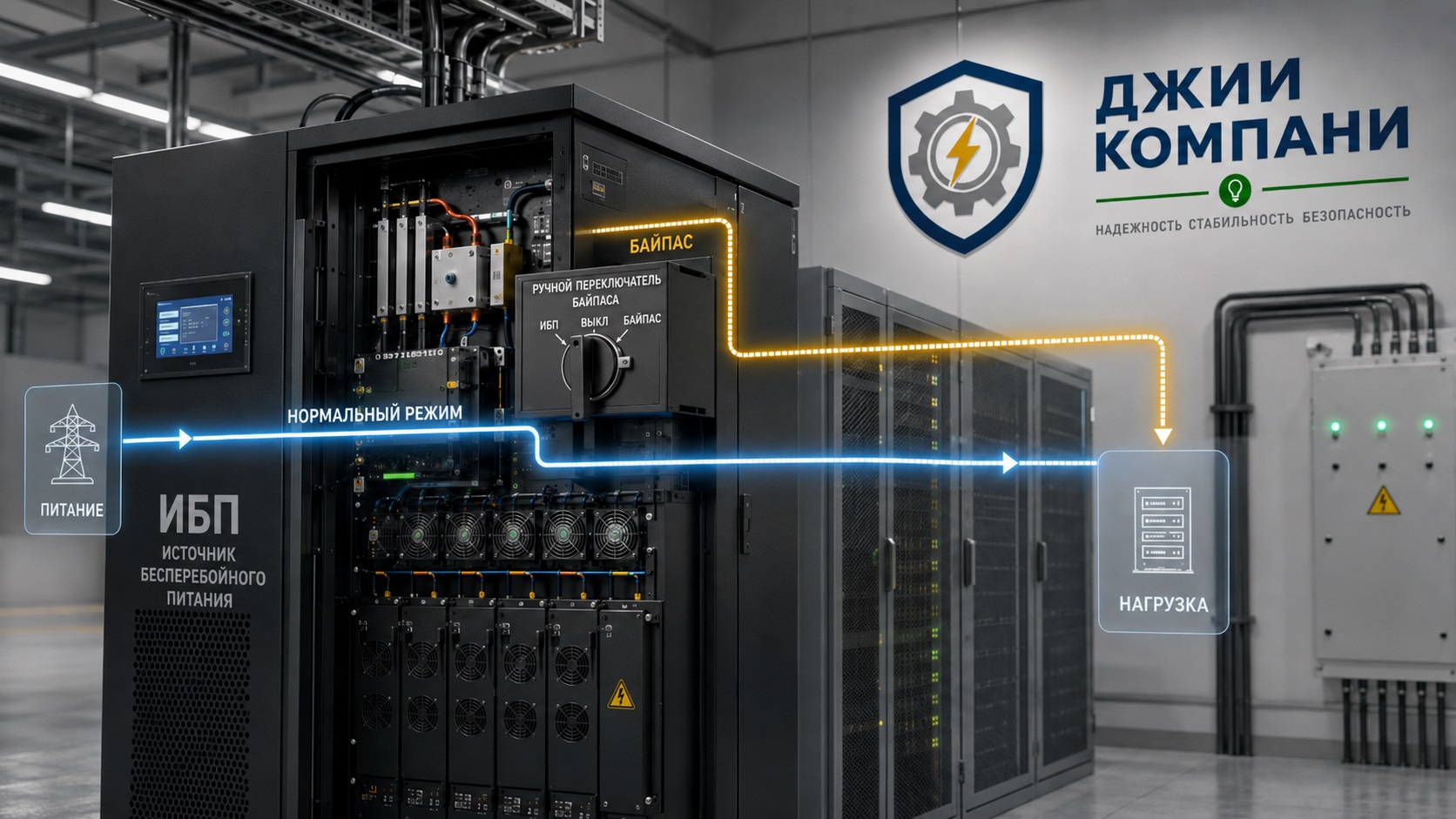

Как работает байпас - упрощенная схема
↑ параллельно
Выпрямитель → Инвертор → (нормальный режим)
Батареи → Инвертор → (режим от батарей)
При активации байпаса нагрузка подключается напрямую к входной сети (через фильтры), минуя инвертор и батареи.
Когда байпас благо, а когда риск?
Преимущества байпаса очевидны:
- Позволяет проводить обслуживание и ремонт ИБП без остановки критичного оборудования.
- Повышает общую надежность системы, если ИБП дал сбой, нагрузка остается под питанием.
- Упрощает замену модулей в модульных ИБП (hot-swap).
Но есть и потенциальные риски:
- В режиме байпаса нагрузка не защищена от скачков, провалов и импульсных помех во входной сети и вся ответственность ложится на качество сетевого питания.
- Если входное напряжение выходит за допустимые пределы, а автоматика не переключила обратно, может произойти сбой оборудования.
- При ручном переключении ошибка оператора (например, переключение при несинхронизированных фазах) может вызвать короткое замыкание или броски тока.
Правила безопасного использования байпаса
- Перед активацией ручного байпаса обязательно проверьте, что входное напряжение и частота находятся в допустимых пределах для вашей нагрузки.
- При обслуживании строго соблюдайте последовательность переключений, описанную в инструкции производителя.
- Убедитесь, что мощность нагрузки не превышает пропускную способность байпасных контактов (особенно для ручных переключателей).
- Регулярно тестируйте работу автоматического байпаса в рамках плановых проверок ИБП, чтобы быть уверенным в его исправности.
- Документируйте все переключения, особенно в ответственных промышленных системах.
Как мы в Джии Компани работаем с байпасом
В нашей практике байпас - это не просто опция, а обязательный элемент при продаже промышленных источников бесперебойного питания для объектов критической инфраструктуры. Мы всегда рекомендуем клиентам предусматривать как минимум встроенный статический байпас, а для серверных и ЦОД, и внешний ручной байпас для безопасного сервиса.
В процессе обслуживания и ремонта ИБП наши инженеры регулярно используют байпасные переключения, чтобы провести диагностику, замену компонентов или модернизацию без остановки работы заказчика. Мы знаем все нюансы синхронизации и безопасности и всегда предупреждаем о возможных рисках.
Также у нас в наличии запасные части для ИБП, включая байпасные модули, тиристорные ключи, платы управления и коммутационные аппараты, что позволяет оперативно восстановить любой тип байпаса.
- Байпас - это обходной путь питания нагрузки в обход активных компонентов ИБП.
- Бывает автоматическим (статическим) и ручным (сервисным), а также внешним и внутренним.
- Он критически важен для проведения сервисных работ без отключения нагрузки.
- Использовать байпас нужно аккуратно, учитывая качество сети и синхронизацию.
Понимание принципов работы байпаса поможет вам грамотно эксплуатировать ваш ИБП и избежать неприятных сюрпризов. Если у вас остались вопросы или требуется профессиональная консультация по выбору, настройке или обслуживанию ИБП, обращайтесь к нам, мы всегда рады помочь.
